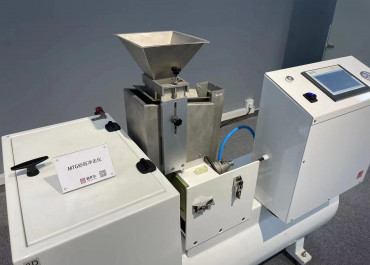

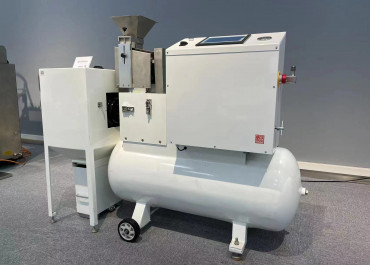

碎石沖擊試驗機（MULTI-TEST GRAVELOMETER，簡稱MTG、石擊儀）是特別為汽車及表面涂層的抗碎石碰撞及沖擊試驗而設計的。它符合SAE、ASTM、VDA、GM、Ford、Chrysler、Mazda、JIS  Nissan、VW及Toyota等的測試要求。由于MTG是由標準件組裝構成并且配有易于裝卸的配件，因此你可以在一臺測試儀上進行所有主要的汽車材質碎石沖擊模擬測試。主要的標準組件有：噴槍組件、樣品室和樣品夾具。MTG的獨特設計可使之每天進行上百次的試驗測試。它能快速進行試件的裝卸并配有外置式的碎石收集箱，方便實用。此外MTG還可以對測試參數進行更精確的控制，并可進行符合ISO9000的測試校準。

適用于美國、德國、日本及其它類型的測試方法

選擇下列不同的標準組件，系統可進行不同的測試：

l  SAE噴槍組件

l  VDA噴槍組件

l  SAE 90o樣品角度箱

l  VDA90o樣品角度箱

l  SAE 45o樣品角度箱

l  VDA 45o樣品角度箱

l  平板式樣品夾具

l  3D樣品試驗箱

噴槍組件及樣品角度箱需要根據不同的測試方法和不同的碰撞角度的要求進行選擇。

使用容易

MTG的結構結實，足以使之承受每日上百次碰撞試驗的強度。安裝在樣品室外的平板式試樣夾具，便于試件的裝卸，并能承受高強度試驗的要求。MTG還有便于操作的外置式進料器和外置式碎石回收箱。數字式測試計數器可準確地跟蹤記錄儀進行的實驗次數。噴嘴壓力傳感器則可反映噴槍組件內部的氣壓變化。

靈活的試件安裝

平板試件可以被置于90o或45o入射角度，以滿足不同碰撞試驗的要求。樣品夾具的設計可滿足不同厚度試件的需要。而三維（3D）試件箱則可適應例如轂蓋、彈簧、保險杠等大型試件的測試需要。

精度更高

MTG測試儀可以對測試參數進行更精確地控制。

l  砂礫流量進料：可通過電控振動進料器進行調節；

l  氣流壓力和氣流流速始終維持恒定；設備設有內置儲氣室儲存壓縮空氣，并以恒定的壓力和速率將氣流傳輸?shù)絿娮?，從而提高精度。通過對噴嘴氣流壓力的調節，可以改變碰撞介質撞擊測試試件的速度。

l  空氣流動：噴槍組件通過精確組裝后，可以減少氣流的變化。

l  測試時間：可通過程序控制。

安全

MTG測試儀配有安全斷電開關。在樣品室或樣品夾具打開以及樣品角度箱未安裝時，這些安全斷電開關將會自動關閉，以保安全。儲氣室的氣壓安全自動的將儲氣罐內的壓力保持在上限以下。

便于維護

MTG測試儀的所有部件在安裝時，均考慮到檢查、維護和校準的順利進行。而對于砂礫或其它介質所產生的粉塵則可通過一個容易清洗的空氣過濾器來進行處理。

結構緊湊

MTG測試儀所采用的標準件設計，可以幫助你節省實驗室的空間。擁有它，你不需要再為所需進行的不同測試，準備不同的測試設備。

可對汽車材料進行仿真測試試驗

碎石沖擊試驗儀是由SAE下屬的一個委員會設計的, 該委員會是由主要汽車的生產商和供應商組成。在過去的30年間，該試驗儀一直用于準確再現由飛濺的沙礫造成破壞現象。

耐碎石沖擊試驗儀的獨特設計適用于進行下列測試內容：

l  外部涂層附著力破壞試驗

l  涂層系統中不同層間粘合性破壞試驗

l  硬質玻璃材料的脆性測試

l  抗沖擊最優涂膜厚度

l  塑料及玻璃的碎石模擬沖擊，抗碰撞、抗磨損測試

適用的測試標準：

耐碎石沖擊試驗遵守下列機構的測試試驗程序的要求：

l  汽車工程師協會（SAE）

l  美國測試與材料協會 (ASTM)

l  德國汽車工業協會 (VDA)

l  通用汽車 (GENRAL MOTOR)

l  克萊斯勒 (CHRYSLER)

l  大  眾 (VOLKSWAGEN)

l  福特汽車 (FORD MOTOR)

l  豐  田 (TOYOTA)

l  馬自達 (MAZDA)

l  尼  桑 (NISSAN)

測試介質：

G-9652-X

G-9650-X

尺寸：3.55-5.0mm

符合ISO 20567及相關測試標準

G-9651-X

尺寸：1.7-2.8mm

符合SAE J444及相關的測試標準

G-699

尺寸：9.5-15.9mm

符合SAE   J400,ADTM D3170及相關的測試標準

G-9653-X

G-9654-X

G-9653-X

尺寸4.8-14.2mm

符合JIS 5001 #6號測試標準

G-9654-X

尺寸：3.2-9.5mm

符合JIS 5001 #7號測試標準

Others

其他測試標準介質，如石英砂，礫石等，請咨詢我們

其他配置：（詳情請咨詢我們）

1： 碎石沖擊速度測量模塊

2： 機器人全自動上料測試模塊：用于多次或重復試驗測試，可根據配置要求并配合MTG主機進行自動收集并重新填裝介質，選配的填料裝置可現實24小時無人連續測試
